Разработанная система работает в автоматическом режиме и поддерживает измерения сигнала до 10 ГГц. Система обеспечивает точные и периодические измерения и сокращает время тестирования в 10 раз.

Пользователь может управлять выходными сигналами, анализировать и хранить полученные сигналы от тестируемого устройства с 4 RX входами, 4 TX выходами и 4 комбинированными TX входами / RX выходами. Каналы TX тестируемого устройства работают только в импульсном режиме, где RX работает как в импульсном, так и в непрерывном режимах. Все каналы имеют программируемые фазовращатели, усилители (RX- LNA) и аттенюаторы, контролируемые через порт RS-485 в соответствии с программами по заказу клиента.

Система основана на платформе NI PXI и использует программное обеспечение, разработанное в графической среде программирования NI LabVIEW, что делает систему более гибкой, позволяя конфигурировать систему в соответствии с требованиями заказчика.

Измеряемые параметры :

1. Выходная импульсная мощность передающего тракта
2. Длительность переднего и заднего фронтов огибающих выходного радиоимпульса;
3. Неравномерность АЧХ передающего и приемного тракта на любом участке рабочего диапазона
4. Неравномерность амплитуды импульса выходного сигнала
5. Задержка переднего фронта выходного радиоимпульса относительно переднего фронта входного радиоимпульса
6. Нестабильность задержки переднего и заднего фронтов выходного радиоимпульса
7. Допустимое изменение фазы выходного сигнала передающего тракта
8. Спектральная плотность мощности шумов на выходе передающего тракта
9. Электрическая длина передающего тракта
10. Коэффициент полезного действия передающего тракта
11. Коэффициент шума и коэффициент передачи приемного тракта
12. Верхняя граница линейности амплитудной характеристики приемного тракта
13. Нестабильность коэффициента передачи приемного тракта
14. Электрическая длина приемного тракта
15. Проверка работы дискретных фазовращателей и дискретных аттенюаторов передающего и приемного трактов
16. Относительный уровень побочных и внеполосных излучений на выходе передающего тракта

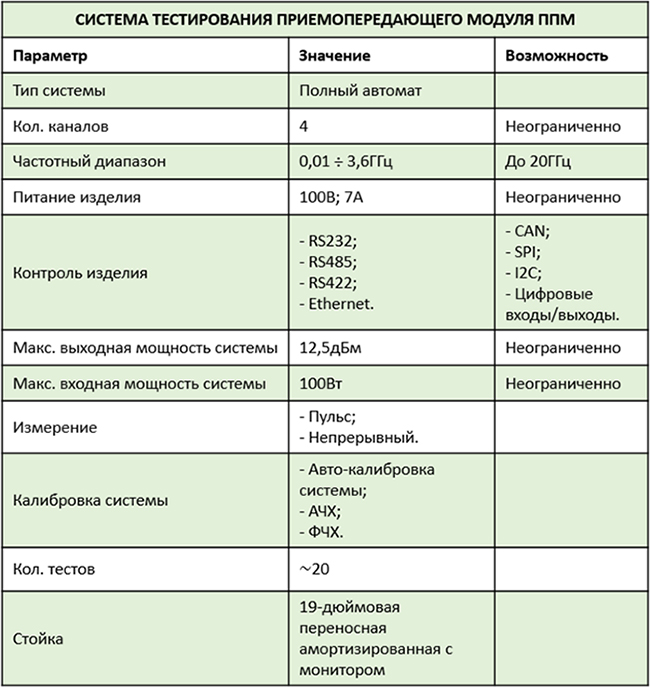

Технические характеристики :
