Универсальная система предназначены для тестирования и контроля параметров радиоэлектронных компонентов, таких как синтезаторы, малошумящие усилители, фильтры и аттенюаторы в диапазоне от 10 МГц до 26 ГГц.

Программное обеспечение дает возможность контролирования выходных сигналов, анализа и сохранения приемных сигналов от тестируемого устройства. Система работает в автоматическом и механическом режимах.

Измеряемые параметры :

1. Коэффициент усиления
2. Отношение “сигнал-шум”
3. S11, S12, S21, S22
4. Согласование
5. Полоса пропускания
6. АЧХ
7. Нестабильность АЧХ
8. АФХ
9. EVM
10. ACPR
11. Точка компрессии 1 дБ
12. Гармонические искажения THD
13. Коэффициент нелинейных искажений
14. Фазовые шумы
15. Длительность тракта
16. КПД
17. Интермодуляция IMD

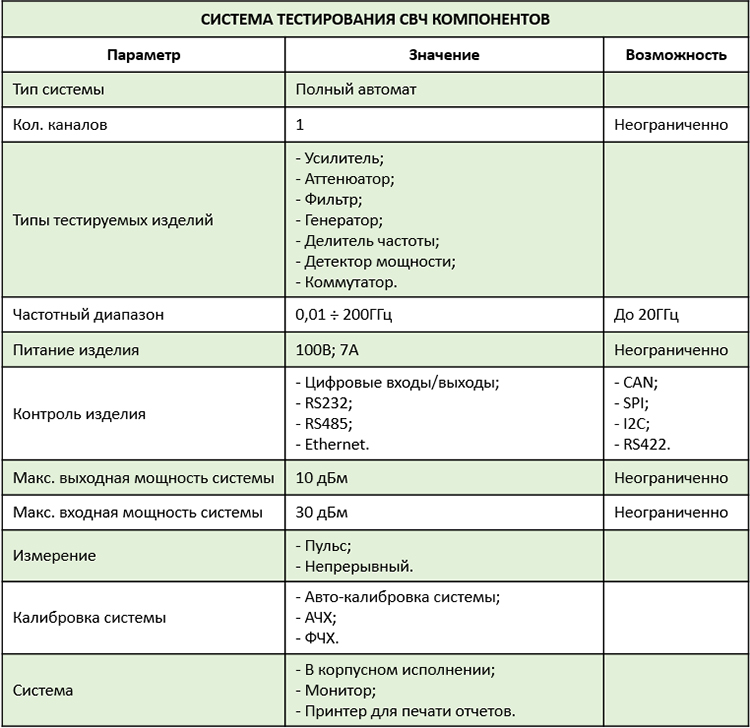

Технические характеристики :
